5死13傷，事故細節披露！鑄造井為何發生爆炸？安全提示！
2024年2月18日2時11分
造成5人死亡、13人受傷

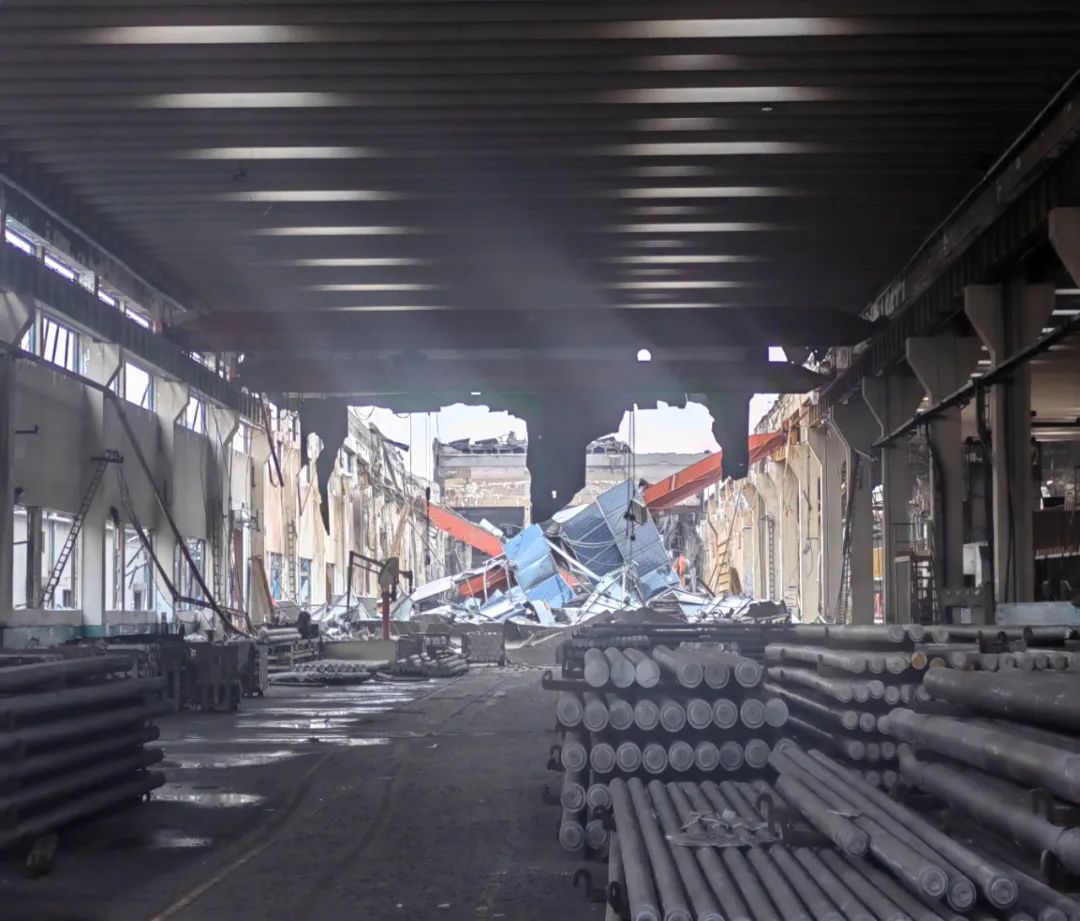

鑄造初始階段，作業人員發現引錠盤與模盤粘在一起，無法自然分離，但沒有按規定及時停止鑄造、緊急排放模盤中的鋁液，而是違規使用金屬棍撬壓。此過程中引錠盤靜止，但下方的牽引系統一直勻速下降，距離持續增大。當引錠盤和模盤被撬開后，引錠盤失去支撐突然墜落。模盤中的大量鋁液突然隨之下瀉，與鑄造井中的冷卻水接觸發生爆炸。因事故發生時車間內還有鋸切、熱處理等工序作業人員，造成多人傷亡。 圖1 爆炸后車間外場景
以案為鑒，警鐘長鳴
事故案例 01 2022年4月3日11時許 直接經濟損失2100萬元 事故直接原因 02 甘肅白銀市白銀區 甘肅宏達鋁型材有限公司 熔鑄車間發生冷卻水閃蒸事故 事故直接原因 甘肅宏達鋁型材熔鑄車間負責作業的鑄造工發現鑄造過程中出現異常情況后，在采取加鋁餅、調速等降溫方法效果不明顯時，違規未及時采取終止鑄造作業措施，導致鋁合金棒拉漏，大量鋁液進入冷卻豎井，高溫鋁液瞬間將豎井中的冷卻水汽化并發生劇烈的鋁粉氧化反應，產生的混合氣體體積急劇膨脹，加之冷卻豎井空間相對密閉，聚集的能量瞬間釋放形成沖擊波，導致事故發生。 03 2019年10月31日16時05分許 直接經濟損失約817.1萬元 事故直接原因 04 2018年8月28日1時59分許 直接經濟損失約713.2萬元 事故直接原因
鋁加工（深井鑄造）工藝
哪些工序容易造成群死群傷事故
一起學習
(1)配料→(2)熔煉→(3)精煉保溫→(4)深井鑄造→(5)均熱→（6）機加工處理（鋸切、銑面）→（7）成品（鋁及鋁合金圓錠、扁錠）等。 熔煉、鑄造工序存在高溫鋁液與水非正常接觸風險，易引發爆炸、火災等事故，造成群死群傷。
